工業用水水質在線分析系統解決方案

項目背景

本技術方案是依據湖南某公司工業用水水質監測工藝及現場實際工況環境技術要求而編制的，工業用水主要用于生產、清洗、冷卻、加熱等過程，由于所使用的給水、補充水等工業用水主要來源于地表水、地下水及再生水，這些水中含有大量的金屬陽離子和無機鹽陰離子，不僅會影響熱傳導效率，長期使用還會產生腐蝕、結垢、堵塞，影響工藝安全，因此選擇一套工業用水水質在線分析系統。

設計依據

符合標準GB/T 1.1-2009給出的規則。
符合國家安全生產監督管理總局標準。
符合全國安全生產標準化技術委員會化學品安全分技術委員會（TC288/SC3）歸口。
GB/T 1576-2018 工業鍋爐水
GB/T 6903-2022 鍋爐用水和冷卻水分析方法通則
GB/T 50050-2017 工業循環冷卻水處理設計規范
GB/T 6909-2018 鍋爐用水和冷卻水分析方法硬度的測定
GB/T 6920-1986 水質 pH值的測定玻璃電極法
GB 7477-1987水質硬度測定國家標準
GB/T 6904-2008 工業循環冷卻水及鍋爐用水中pH的測定
HJ 1147-2020 水質 pH 值的測定電極法
JB/T 6855-2017 工業電導率儀
GB/T 6908-2018 鍋爐用水和冷卻水分析方法電導率的測定
GB/T15464 儀器儀表包裝通用技術條件
GB/T 6907-2022 鍋爐用水和冷卻水分析方法水樣的采集方法
TSG 11-2020 鍋爐安全技術規程
HG/T 20507-2014 自動化儀表設計選型規范
GB 50168-2018 電氣裝置安裝工程電纜線路施工及驗收標準
ZBY 002 儀器儀表運輸、運輸貯存基本環境條件及試驗方法
ZBY 003 儀器儀表包裝技術條件

產品概述

檢測工藝目的：對工業用水水質中的硬度、PH和電導率進行連續、實時的監測和記錄、分析，提供安全報警信息（4-20mA模擬量信號）和反饋工藝控制依據。

水質硬度在線測定儀ERUN-SZ-3085

1、測量范圍：0.000mmol/L-99999.999mmol/L
2、精度誤差：±0.1mmol/L
3、溫度補償：Pt 1000/NTC10K
4、溫度范圍：-10.0 到 +130.0℃
5、溫度分辨率：0.1℃
6、溫度精度：±0.2℃
7、顯示方式：帶背光超大點陣LCD顯示屏
8、輸出傳輸：4-20mA或RS 485（Modbus RTU）
9、自動清洗：ON：1到1000秒、OFF：0.1到1000.0小時
10、工作電源：90到260VAC,功耗<5瓦

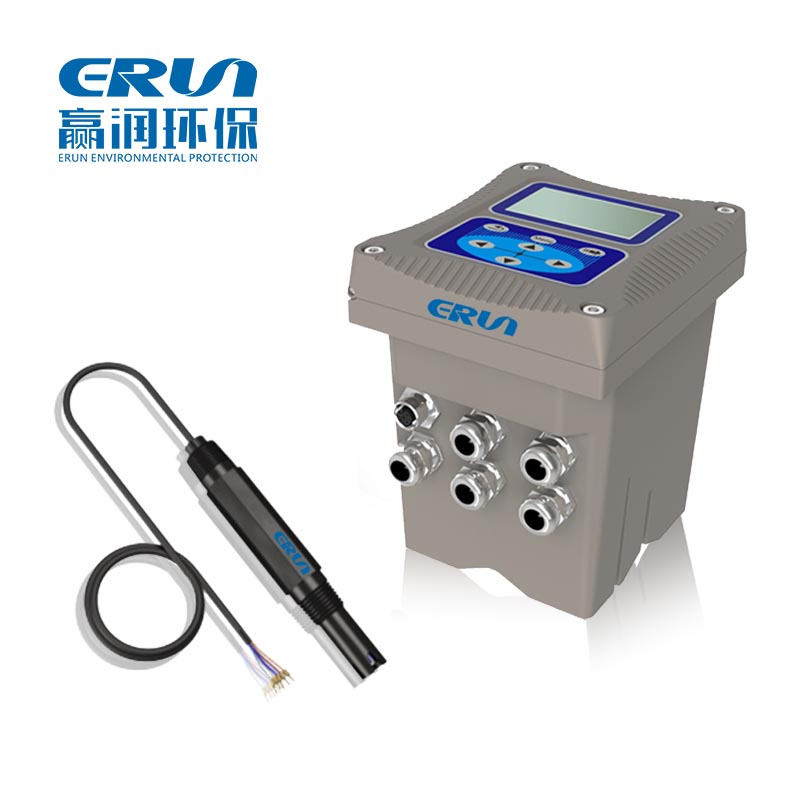

PH在線分析儀ERUN-SZ-PH640H

1、測量范圍：0-14pH
2、精度誤差：±0.1pH
3、工作壓力：≤0.6Mpa
4、零電位pH值：7±0.25pH（15mV）
5、堿誤差：0.2pH(1mol/L Na+ pH14)（25℃）
6、響應時間：≤10 秒（達到終點值95%）（經攪拌后）
7、傳感器材質：黑色聚丙烯，Ag/Agcl參比凝膠
8、工作溫度：0到80℃（不結冰）
9、數據傳輸：兩路4-20mA模擬輸出、三路繼電器，配MODBUS RS485通信功能
10、工作電源：交流供電：AC220V、50HZ；直流供電：DC24V

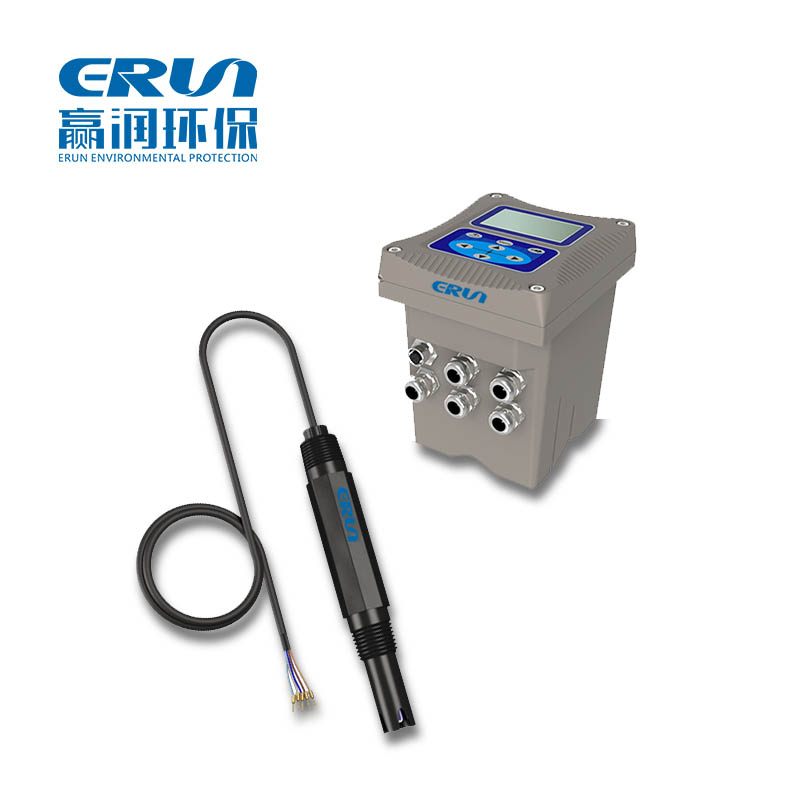

在線水質電導率分析儀ERUN-SZ-TDS625

1.量程范圍: 10-5000 us/cm
2.精度誤差：±1%
3、工作壓力：≤0.6Mpa
4、響應時間：≤10 秒（達到終點值95%）（經攪拌后）
5、傳感器材質：黑色聚丙烯外殼，玻璃鉑電極
6、工作溫度：0到80℃（不結冰）
7、數據傳輸：兩路4-20mA模擬輸出、三路繼電器，配MODBUS RS485通信功能
8、工作電源：交流供電：AC220V、50HZ；直流供電：DC24V

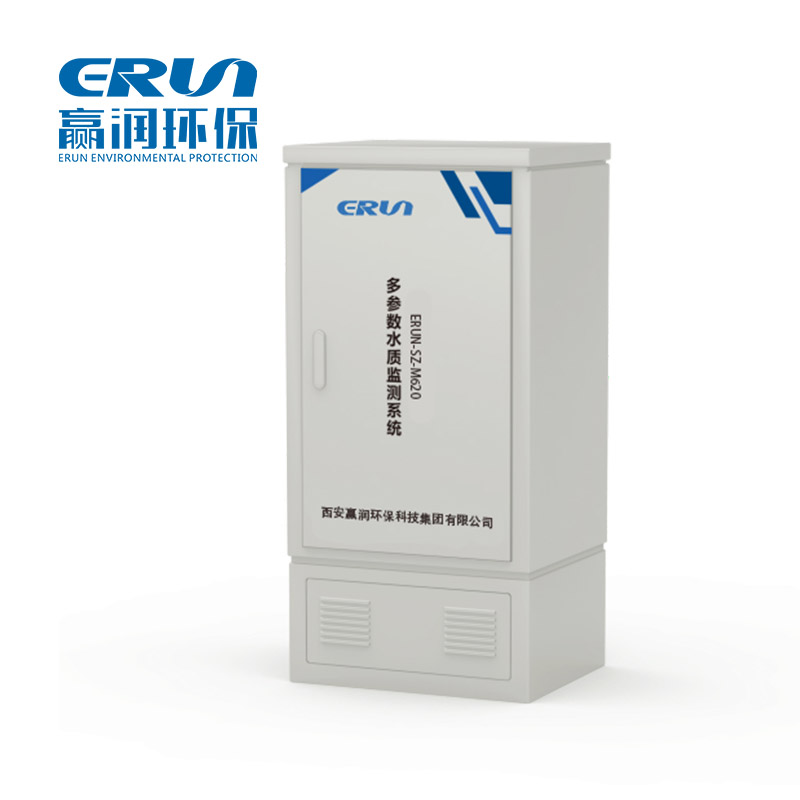

水質在線監測機柜ERUN-SZ-M620

1、柜體材料：玻璃鋼
2、安裝方式：落地安裝
3、人機交互：7寸觸摸屏
4、工作電源：220VAC±10%，50Hz
5、工作溫度：5～45℃
6、工作濕度：10～90%RH
7、通訊接口：GPRS、RS485(選配)
8、工作模式：整點模式、周期模式
9、外型尺寸：750mm×595mm×1550mm(長×寬×高)
10、產品重量：≤160kg
